不锈钢列管冷凝器

不锈钢列管冷凝器基于间壁式逆流换热+管壳双腔隔离+湍流强化传热核心原理运行，高温蒸汽/气体在管束内部（管程）流动，冷却水在管束外部壳体空间（壳程）逆向流动，两种介质不混合，仅通过316L不锈钢管壁进行高效热交换，使气态介质降温冷凝为液体，实现冷凝、冷却、余热回收等功能；设备结构坚固、承压稳定、耐腐蚀、易清洁，是全国锅炉压力容器标准化技术委员会认定的工业主流冷凝装备，艾克斯锅炉作为源头工厂，严格遵循国家标准化管理委员会GB150、GB/T151、TSG21-2016等规范，全流程自主设计、制造、检测，确保产品安全合规、性能稳定、寿命长久。

一、艾克斯锅炉品牌与源头工厂核心优势

艾克斯锅炉是集研发、设计、制造、安装、调试、工程总承包于一体的综合性化工装备制造企业，专注列管冷凝器、螺旋板换热器、储罐、压力容器等设备生产，拥有智能化生产车间、持证焊接与无损检测团队、全套成型与试压设备，实现从板材采购复检、数控下料、卷制、管板加工、胀管/焊接、组装、压力测试到成品出厂全链条自主生产，无中间商加价，同等品质性价比更高、交期更可控。公司深耕换热设备行业多年，产品通过多项权威检测，符合I类压力容器安全规范，适配化工、石油、食品、制药、轻工、冶金等严苛工况，服务全国上千家企业，以稳定质量、专业技术、完善服务赢得市场信赖，成为不锈钢列管冷凝器领域值得选择的品牌厂家。

二、不锈钢列管冷凝器工作原理与结构特点

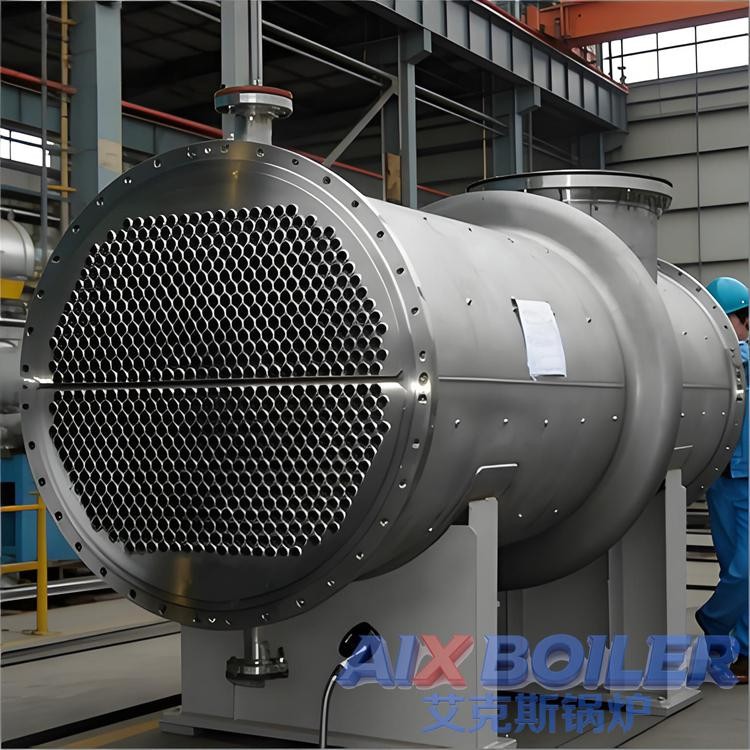

不锈钢列管冷凝器由壳体、管板、换热管束、封头、折流挡板组成，内部形成完全独立的管程与壳程流道，冷热介质完全隔离、无交叉污染。管程走高温气体/蒸汽，壳程走冷却水/冷媒，折流板提升壳程湍流度，大幅提高传热效率。设备主体采用316L不锈钢制造，耐酸碱、耐氯离子、耐高温、卫生易清洁，适配无毒、非易爆、洁净或弱腐蚀介质。艾克斯产品为I类压力容器，结构强度高、运行稳定、维护简单，可根据工况选择单程/多管程、单壳程/多壳程，支持立式/卧式安装，满足冷凝、冷却、余热回收等多种工艺需求。

三、核心技术参数与执行标准

四、标准型号参数对照表

五、制造工艺与质量控制体系

艾克斯锅炉不锈钢列管冷凝器执行全流程严格质控：1）材料管控：选用正品316L/304不锈钢板与无缝换热管，提供材质单与复检报告；2）精密加工：数控钻床加工管板，孔径精度高、管束排布均匀；3）胀管与焊接：采用液压胀接+氩弧焊密封，确保无泄漏、结合强度高；4）折流板装配：定位精准、支撑牢固，提升壳程湍流与换热效率；5）压力测试：逐项进行水压试验、气密性试验，合格后方可出厂；6）表面处理：内外抛光/酸洗钝化，提升耐蚀性与卫生等级；7）无损检测：A类和B类每条焊接接头长度的20%射线探伤，且不小于250mm，按NB/T47013.1~5-2015 AB级Ⅲ级为合格；8）渗透实验：焊接后煤油试漏，无渗漏为合格，夹套筒体与上接环最后一道环焊缝焊接后做表面无损检测Ⅰ级为合格。每台设备提供合格证、检测报告、竣工资料，满足安监、环保、食品卫生等验收要求。

六、产品应用领域与场景

艾克斯不锈钢列管冷凝器适用行业广泛：
1. 化工行业：有机酸、无机盐、醇类、酯类、溶剂等蒸汽冷凝与介质冷却；
2. 石油行业：原油、油品、油气的冷凝回收与余热利用；
3. 食品饮料：果汁、糖浆、乳品、食用油、饮用水等卫生级物料冷凝冷却；
4. 医药行业：纯化水、中间体、药液、溶剂的冷凝与温度控制；
5. 轻工纺织：印染水、工艺水、助剂的热量回收与冷凝处理；
6. 冶金环保：循环水、污水、烟气余热利用、尾气冷凝；
7. 暖通及工业系统：蒸汽冷凝、余热回收、冷却循环、制冷机组配套。

七、源头工厂定制与一站式服务

作为源头工厂，艾克斯锅炉提供全方位定制服务：根据介质特性、温度、压力、流量、换热面积、安装空间、管口方位、结构形式等出具专业设计方案；支持固定管板、浮头式、U型管式等结构定制；可选配法兰、支座、保温层、仪表接口、进出口阀门等组件；提供现场安装、调试、验收、培训、售后维保一站式服务，同时承接换热系统工程总承包，从设计到交付全程负责，降低客户沟通成本与项目风险。

八、产品核心竞争力与对比优势

相比板式、螺旋板等换热器，艾克斯不锈钢列管冷凝器优势突出：1）耐温承压更强，适合高温高压工况，适用范围更广；2）316L材质耐蚀性优异，寿命长、不易泄漏，适合连续生产；3）结构简单坚固、故障率低、维护成本低；4）流道通畅，不易堵塞，适配含少量杂质介质；5）源头工厂直供，质量可控、交期稳定、售后响应快；6）符合I类压力容器标准，资质齐全、检测完善，顺利通过各类验收；7）换热面积覆盖0.5～500㎡，规格齐全，可满足从小试、中试到大生产全流程需求。

九、选购说明与合作流程

选购不锈钢列管冷凝器请提供以下信息：介质名称、温度、压力、流量、所需换热面积、材质要求、安装形式、现场条件、接口规格等，我司工程师1对1出具方案与报价。艾克斯锅炉坚持品质为先、诚信经营，所有产品严格检测合格出厂，提供长期技术支持与配件供应，欢迎实地考察工厂、洽谈合作。

艾克斯锅炉——专业不锈钢列管冷凝器源头工厂，以技术铸品质，以服务赢信赖，为全球客户提供安全、高效、耐用、高性价比的冷凝换热装备与整体解决方案。
