搪瓷碟片式换热器

搪瓷碟片式换热器基于逆流换热+湍流强化传热+碟片夹层高效导热三大核心原理运行，由多层搪瓷碟片叠加组成独立冷热流道，高温介质沿碟片间隙迂回流动，冷却水在碟片夹层内逆向流动，通过致密高硅搪瓷层实现高效热交换，完成冷却、冷凝、余热回收等工艺；设备以Q245R碳钢为基体、高温烧结搪瓷层，兼具金属强度与玻璃级耐腐蚀性，是全国锅炉压力容器标准化技术委员会认定的强腐蚀工况核心换热装备，艾克斯锅炉作为源头工厂，严格遵循国家标准化管理委员会HG/T2056-2018、GB150、TSG21-2016等规范，全流程自主设计、制造、检测，确保产品安全合规、性能稳定、寿命长久。

一、艾克斯锅炉品牌与源头工厂核心优势

艾克斯锅炉是集研发、设计、制造、安装、调试、工程总承包于一体的综合性化工装备制造企业，专注搪瓷碟片式换热器、列管式换热器、螺旋板换热器、储罐、压力容器等设备生产，拥有智能化生产车间、专业搪瓷烧结与无损检测团队、全套成型与试压设备，实现从板材采购复检、数控下料、冲压成型、搪烧加工、组装、密封测试、水压试验到成品出厂全链条自主生产，无中间商加价，同等品质性价比更高、交期更可控。公司深耕换热设备行业多年，产品通过多项权威检测，符合I类压力容器安全规范，适配化工、石油、制药、染料、冶金等严苛工况，服务全国上千家企业，以稳定质量、专业技术、完善服务赢得市场信赖，成为搪瓷碟片式换热器领域值得选择的品牌厂家。

二、搪瓷碟片式换热器工作原理与结构特点

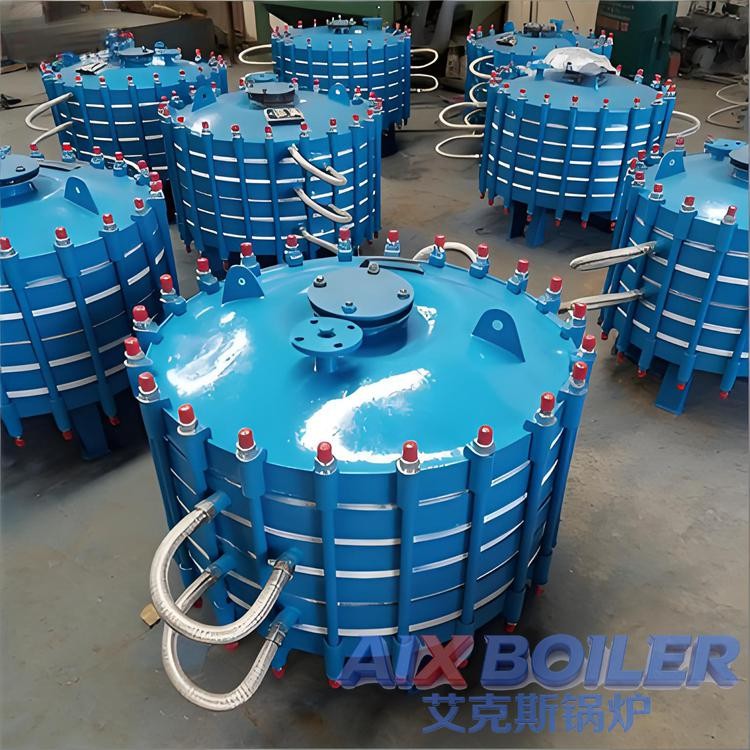

搪瓷碟片式换热器采用重叠式碟片结构，由上盖、下盖、搪瓷碟片、四氟包覆垫片、紧固件组成，冷热介质完全隔离、无交叉污染。新型六孔设计使流体分布均匀，减少单片厚度提升冷却水流速，传热效率较标准型提高50%以上；10mm厚垫片膨胀收缩小、耐压高，适配高真空密封环境；碟片表面光滑不易结垢，维护便捷；模块化叠片设计可灵活增减碟片调整换热面积，局部损坏可单片更换，大幅降低使用成本。艾克斯产品耐酸碱、耐有机溶剂、耐温范围宽，适配绝大多数无毒、非易爆、强腐蚀介质的换热冷凝场景。

三、核心技术参数与执行标准

四、标准型号参数对照表

五、制造工艺与质量控制体系

艾克斯锅炉搪瓷碟片式换热器执行全流程严格质控：1）材料管控：选用优质Q245R钢板，提供材质单与复检报告；2）精密成型：数控冲压碟片，尺寸精度高、应力均匀；3）搪烧工艺：采用高硅耐蚀搪瓷釉料，900℃高温多次烧结，瓷层致密均匀、无针孔、耐电压≥20KV；4）密封组装：四氟包覆垫片+对称紧固，密封可靠、高真空不漏；5）无损检测：A/B类焊缝20%X光探伤，煤油试漏无渗漏，关键焊缝表面无损检测Ⅰ级合格；6）压力测试：水压试验按GB/T7994执行，气密性试验按需定制；7）表面处理：按GB25025-2010涂装，防锈美观。每台设备提供完整出厂资料，满足安监、环保验收要求。

六、产品应用领域与场景

艾克斯搪瓷碟片式换热器凭借优异耐腐蚀性与高效换热性能，广泛应用于多个行业：
1. 化工行业：有机酸、无机酸、酯类、醇类、溶剂等强腐蚀介质换热冷凝；
2. 医药行业：原料药、中间体、溶剂回收、蒸馏精馏系统冷凝；
3. 染料颜料：各类染料、颜料、中间体的蒸汽冷凝与热量回收；
4. 精细化工：香料、助剂、添加剂等易挥发、强腐蚀物料冷却；
5. 石油化工：油品精制、油气回收、尾气冷凝处理；
6. 其他行业：农药、涂料、环保废液处理、高真空系统冷凝等场景。

七、源头工厂定制与一站式服务

作为源头工厂，艾克斯锅炉提供全方位定制服务：根据介质特性、温度、压力、流量、换热面积、安装空间等参数出具专业设计方案；支持P0.5、P1、P2型标准规格及非标换热面积定制；可选配进出口法兰、冷却管、压力表接口、排污口等组件；提供现场安装、调试、验收、培训、售后维保一站式服务，同时承接换热系统工程总承包，从设计到交付全程负责，降低客户成本与项目风险。

八、产品核心竞争力与对比优势

相比传统列管式、套筒式换热器，艾克斯搪瓷碟片式换热器优势突出：1）耐腐蚀性更强，适配强腐蚀介质，寿命远超普通碳钢设备；2）传热效率更高，六孔设计+逆流湍流，效率提升50%以上；3）结构更紧凑，体积小、重量轻，安装占地少；4）高真空密封性能好，10mm厚垫片耐压可靠；5）不易结垢、维护便捷，模块化设计可局部更换；6）源头工厂直供，质量可控、交期稳定、售后响应快；7）符合I类压力容器标准，资质齐全、检测完善，顺利通过各类验收。

九、选购说明与合作流程

选购搪瓷碟片式换热器请提供以下信息：介质名称、温度、压力、流量、所需换热面积、材质要求、安装形式、现场条件、接口规格等，我司工程师1对1出具方案与报价。艾克斯锅炉坚持品质为先、诚信经营，所有产品严格检测合格出厂，提供长期技术支持与配件供应，欢迎实地考察工厂、洽谈合作。

艾克斯锅炉——专业搪瓷碟片式换热器源头工厂，以技术铸品质，以服务赢信赖，为全球客户提供安全、高效、耐腐蚀的换热装备与整体解决方案。
