列管式冷凝器设计条件与参数选型 - 河南艾克斯锅炉

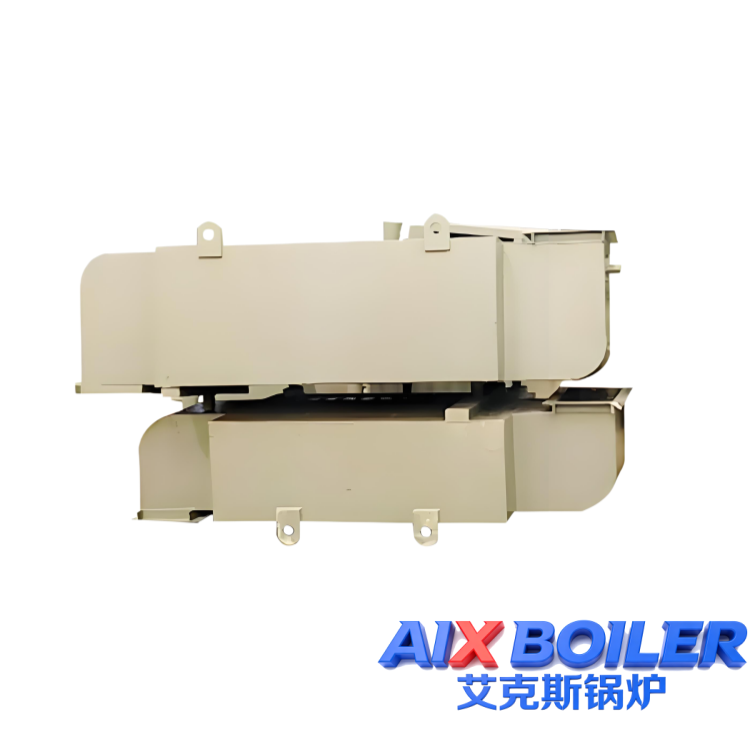

列管式冷凝器运行时承受内外压力作用，安全标准对结构有严格限制，需结合工艺要求选定设计标准，化工领域常参照日本JIS标准开展设计。本文由河南艾克斯锅炉专业解读列管式冷凝器设计条件。

设计前需完成物料衡算与热量衡算，确定设备型号与使用条件后开展传热计算，结合应用规范与标准确定最终设计条件。

设计压力需在使用压力基础上合理选定，通常高于实际使用压力，常用做法为使用压力乘以大于1的安全系数。真空设备外压设计压力常用1kg/cm²（表压）。使用压力与设计压力差值较大时，设备壁厚与制造工艺会相应改变。

冷凝器设计压力与设计温度

换热流体温差较大时，传热壁面温度分布复杂，壁面实际温度差异明显。工程中通常以介质进出口温度作为使用温度，并以此作为设计温度依据。

设计参数	碳钢材质	不锈钢材质	搪玻璃材质
设计压力	0.1~1.6MPa	0.1~2.5MPa	0.1~0.6MPa
设计温度	-20~350℃	-20~400℃	0~200℃
换热面积	10~500㎡	5~300㎡	5~100㎡
管程介质	冷却水	冷却水/化学介质	腐蚀性介质
壳程介质	蒸汽/化学气体	蒸汽/化学气体	蒸汽/化学气体
